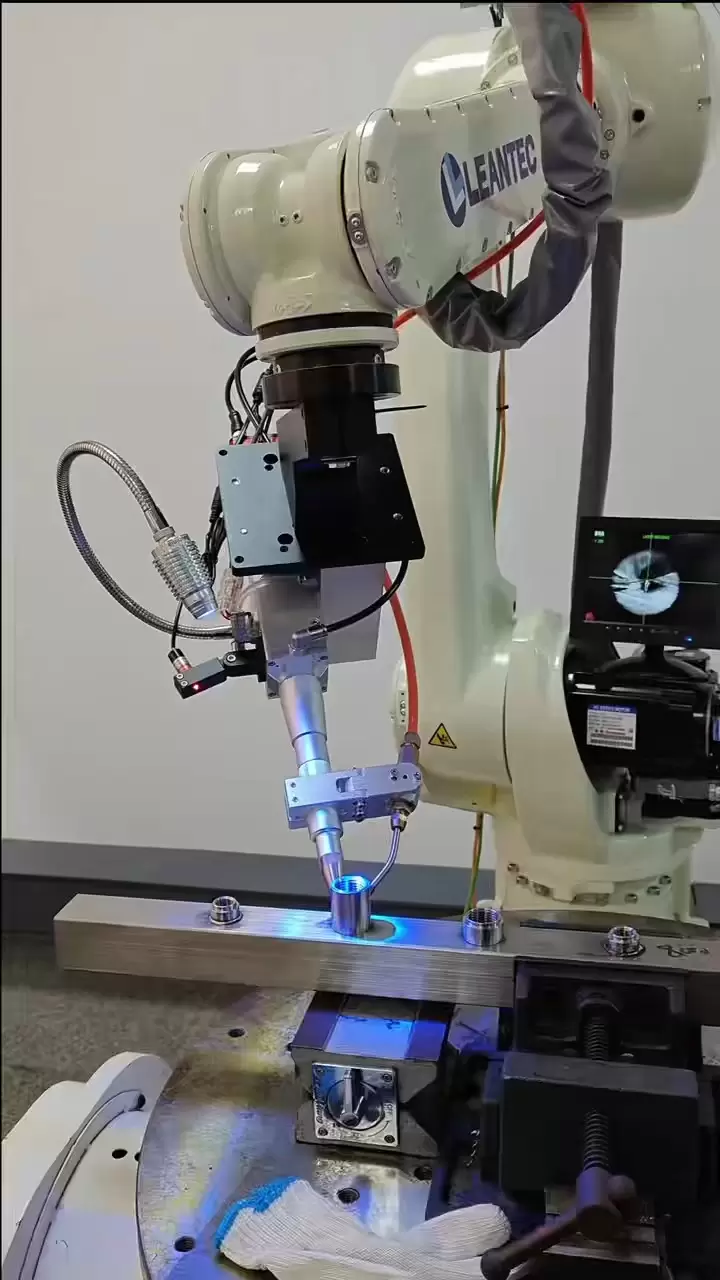

1 、 Introducción al proceso | ¿Qué puede solucionar la soldadura robotizada?
Alta consistencia: precisión de repetibilidad ± 0,05 mm, apariencia de soldadura estable y profundidad de penetración, eliminando fluctuaciones manuales
Alta velocidad: la velocidad MIG puede alcanzar 1,2 m/min, que es 2-3 veces más rápida que la operación manual
Ruta compleja: varillaje de seis ejes + eje externo, completando curvas espaciales, líneas de intersección de tubos circulares y soldadura en el interior de cavidades estrechas
Entrada térmica controlable: modo pulso/pulso dual/transición de metal frío (CMT), que reduce la deformación de la lámina ≤ 1 mm
Conmutación multiproceso: MIG/MAG/TIG/arco de plasma/compuesto láser, una máquina para múltiples propósitos
2 、 Capacidades
| Artículo | Parámetro |
|---|---|
| Tamaño máximo de pieza de trabajo | 3500 × 1500 × 800 mm (con posicionador de 2 ejes) |
| Espesor del material | 0,8 mm – 60 mm |
| Tipos de materiales | Acero al carbono, acero inoxidable, aluminio, cobre, aleación de titanio, acero al cromo molibdeno |
| Tipos de soldadura | Filete, extremo, vuelta, circunferencial, líneas de intersección espacial |
| Posiciones de soldadura | Plano, horizontal, vertical, aéreo, para todas las posiciones |
| Capacidad de lote | 1 – 1000 piezas/lote, funcionamiento continuo las 24 horas |
3 、 Nuestro equipo
Fanuc M-20iA + Lincoln Power Wave i400
Carga en seis ejes de 20 kg, con una precisión de repetibilidad de ± 0,02 mm
Pulse MIG/MAG, espesor de aluminio de 1 mm a 20 mm sin salpicaduras
KUKA KR30-3 + Fronius TPS 500i
Posicionador externo de dos ejes, con diámetro de rotación de 3,5 metros
Placa gruesa de acero al carbono Soldadura multicapa y multipasada, penetración de 60 mm por un solo lado
ABB IRB 4600+cabezal láser compuesto 4 kW
Composite Laser MIG, velocidad 2 m/min, deformación<0,5 mm
Especialmente diseñado para soldaduras largas en chapas de acero inoxidable
Hilo frío Yaskawa MA1440+TIG
Recipientes a presión de aleación de titanio y acero al cromo molibdeno, con soldadura de raíz y llenado de alambre completados de una sola vez
Cámara de protección de gas a nivel de sala limpia, contenido de oxígeno <50 ppm
4 、 Estudios de casos de soldadura | Casos de soldadura robotizada
Costura de soldadura: costura de soldadura de esquina periférica de 4 metros de largo + superposición de refuerzo interno
Proceso: Pulse MIG, doble estación de robot alternante
Resultado: Velocidad de soldadura 1,0 m/min, deformación ≤ 1 mm, tasa de película primaria de rayos X 99%
Beat: 90 segundos por pieza, producción diaria de 960 piezas.
Costura de soldadura: junta a tope de 30 mm de espesor + ranura de 70 °
Proceso: Robot MAG multicapa y multipaso, volteo de eje externo
Resultado: La energía de impacto a -20 ℃ es ≥ 80 J, lo que cumple con la certificación europea CE
Entrega: Producción mensual de 300 brazos móviles, con una tasa de aprobación por primera vez del 98%.
Cordón de soldadura: junta a tope TIG de 1,5 mm de pared delgada Ti-6Al-4V
Proceso: Robot hilo frío TIG+sala limpia, contenido de oxígeno <30 ppm
Resultado: El color de la soldadura es blanco plateado, sin oxidación, y la resistencia a la tracción es ≥ 950 MPa.
Pruebas: mediante inspección dual por CT+ultrasonido de un cliente aeroespacial
5 、 Calidad y Certificación
Sistema de calidad de soldadura ISO 3834-2
Certificación EN 1090-EXCEL3/EN 15085-CL1 para estructuras de acero/vehículos ferroviarios
Certificación de estructuras de acero/aluminio AWS D1.1/D1.2
Cada costura de soldadura va acompañada de un número UII, escaneo de código QR para rastrear parámetros, alambre de soldadura y lote de gas
6. ¿Por qué elegir la soldadura por robot?
La producción continua de 24 horas reduce el tiempo de entrega en un 40%.
Tasa de reparación de soldadura <1%, lo que ahorra costos para reparaciones posteriores de pulido/soldadura.
Bucle de datos: carga en tiempo real de la corriente, el voltaje y la velocidad de soldadura a MES, generación de un informe en PDF con un solo clic.
Programación flexible: el nuevo producto puede completar la programación fuera de línea en 30 minutos sin detener la máquina para la enseñanza.
Fiabilidad de confianza
Años de experiencia exportadora a mercados globales, demostrando nuestra confiabilidad en calidad, logística y cumplimiento.
La gestión de calidad certificada y la producción estandarizada garantizan resultados confiables y repetibles para cada pedido.
¿Qué tolerancias puedes alcanzar?
Nuestra tolerancia estándar para el mecanizado CNC es DIN-2768-1-f (fina) o +/-0,01 mm. Para requisitos de alta precisión, podemos lograr tolerancias tan estrictas como +/-0,005 mm dependiendo de la geometría y el material.
¿Qué acabados superficiales ofrecéis?
Brindamos servicios integrales de tratamiento de superficies, que incluyen: Mecanizado (desbarbado) Chorro de arena Anodizado (Tipo ll Tipo III) Pulido Pulido de espejo Recubrimiento en polvo Pintura Grabado láser (logotipo/texto)
¿Qué tan rápido puedo obtener una cotización?
Envíanos tus archivos 3D (STEP/IGES) y dibujos 2D (PDF). Nuestro equipo de ingeniería los analizará y proporcionará un presupuesto detallado en un plazo de 6 a 12 horas.
¿Cuál es su plazo de entrega típico?
Prototipos: 3-7 días Producción 10-20 días También ofrecemos un Servicio Acelerado para proyectos urgentes.
¿Proporcionan muestras antes de la producción en masa?
Sí, siempre recomendamos realizar una muestra de preproducción para su aprobación. Le enviaremos fotos/videos o le enviaremos la muestra física para su verificación antes de ejecutar el lote completo.
¿Qué pasa si las piezas no cumplen con las especificaciones?
Tenemos una estricta política de Control de Calidad. Si las piezas no cumplen con las especificaciones del dibujo, las refabricaremos de forma gratuita o le ofreceremos un reembolso completo. Respaldamos nuestra calidad al 100%.
¿Qué materiales puedes mecanizar?
Trabajamos con una amplia gama de materiales que incluyen: Metales, Aluminio (6061, 7075), Acero inoxidable (303, 304, 316), Latón, Cobre, Titanio Plásticos: ABS, POM(Delrin), PEEK, Nylon, Policarbonato. Si necesitas algún material especial, dínoslo.
