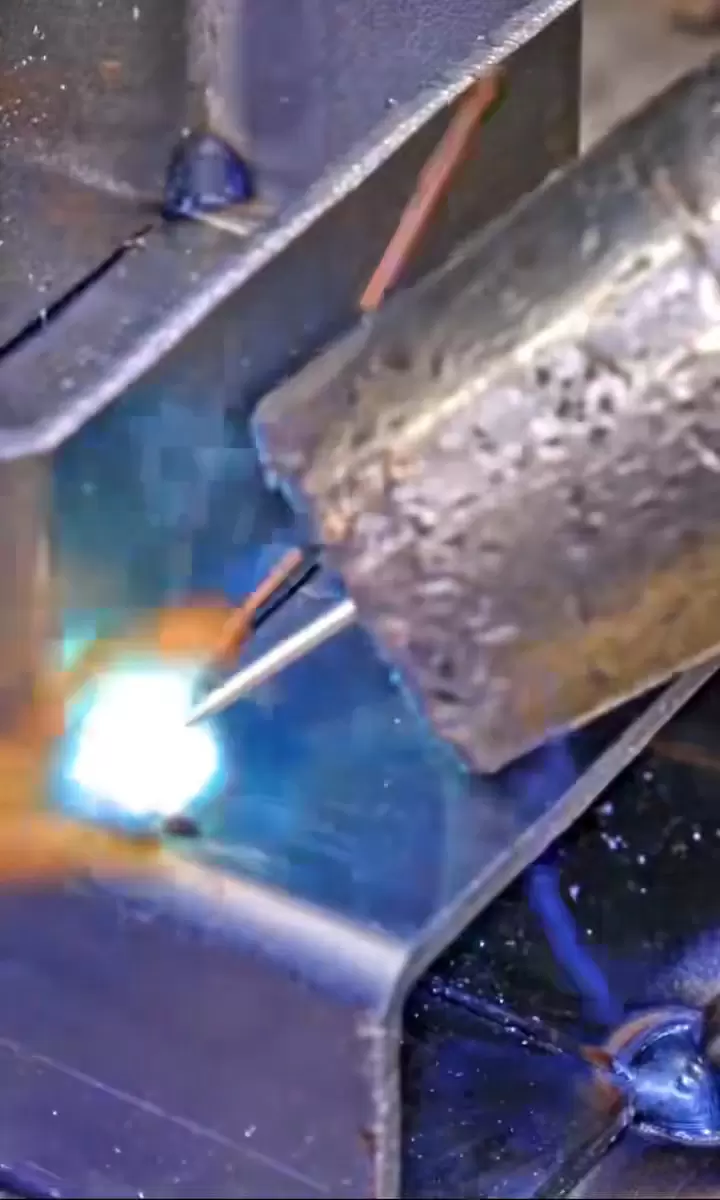

Soldadura MIG

1 、 Introducción al proceso | ¿Qué problemas puede resolver la soldadura con protección de gas?

Deposición de alta velocidad: alambre sólido con un diámetro de 1,2 mm, con una tasa de deposición de 5 kg/h a una corriente de 300 A, que es tres veces más rápida que la soldadura por arco manual
Placa delgada a gruesa: placa automotriz de 0,8 mm - placa de 60 mm de espesor con múltiples capas, completamente cubierta por un dispositivo
Bajas salpicaduras: modo de pulso/pulso dual, cantidad de salpicaduras ≤ 1 g/min, casi sin limpieza después de soldar
Todas las posiciones: robot de seis ejes + eje externo, programación para uniones planas, horizontales, verticales, verticales y circunferenciales de una sola vez
Amplia gama de materiales: acero al carbono, acero inoxidable, aluminio, aleación de cobre y silicio, acero heterogéneo (Q355+304L) que se puede formar de una sola vez

2 、 Capacidades

Artículo	Parámetro
Tamaño máximo de pieza de trabajo	3500 × 1500 × 800 mm (alcance del brazo del robot)
Rango de espesor de placa	0,8 mm – 60 mm (pasadas múltiples)
Tipo de soldadura	Extremo, filete, vuelta, circunferencial, costura curva 3D
Posición de soldadura	Todas las posiciones (plano, horizontal, vertical, aéreo, circunferencial de 360°)
Calidad de la superficie	Libre de poros y socavaduras, Ra ≤ 2,5 µm, listo para pintar
Capacidad de lote	1 – 100.000 piezas/lote, funcionamiento continuo las 24 horas

3 、 Nuestro equipo

Fronius TPS 500i Pulso + FANUC M-20iA

500 A impulso/doble impulso, acero al carbono/acero inoxidable 0,8-8 mm, salpicadura ≤ 1 g/min

Lincoln Power Wave S500 + KUKA KR30 HA

Pulso de alta velocidad, aleación de aluminio y magnesio de 1 a 12 mm, repetición del robot ± 0,02 mm

MAG Robot Island 3×500 A Doble Hilo

Placa de 60 mm de espesor con múltiples capas y pasadas, con un aumento del 40% en el tiempo de ciclo, adecuada para pluma de maquinaria de construcción

CO ₂ Coche de mano 350 A × 6 juegos

Reparación de soldadura de prototipos, verificación de primeras piezas para pedidos grandes, adquisición de corriente/voltaje en tiempo real

4. Estudios de casos de soldadura con protección de gas | Casos de aplicación típicos

Caso 1 | Costura de anillo MAG de base de motor Wangao WEG

Material: placa laminada en caliente Q355B con un diámetro de 4 mm y un diámetro de 400 mm

Costura de soldadura: unión de costura circunferencial exterior, soldadura por un lado, conformado por ambos lados

Proceso: pulso MAG 280 A, 80 % Ar+20 % CO ₂, velocidad del robot 0,6 m/min

Resultado: Profundidad de fusión de 4,5 mm, sin socavamiento, índice de película de grado I para rayos X del 99 %, producción mensual de 50 000 piezas

Caso 2 | Soldadura continua MAG de carcasa de aluminio para baterías de nueva energía

Material: perfil extruido 6061-T6 de 3 mm

Cordón de soldadura: juntas de esquina continuas en todos los lados, con una longitud total de 1,8 metros

Proceso: Doble pulso 220 A, gas mixto Ar+He, temperatura entre capas ≤ 80 ℃

Resultado: Deformación ≤ 0,3 mm, detección de fugas de helio ≤ 1 × 10 ⁻⁶ Pa · m ³/s, lote de 800.000 piezas sin fugas

Caso 3 | Capa multi de la placa gruesa de la maquinaria de construcción 40m m

Material: acero Q690D de alta resistencia de 40 mm, ranura de doble cara

Proceso: MAG dual wire 500 A+400 A, multicapa y multipaso, oscilación del robot 3 mm

Resultado: impacto de -40 ℃ ≥ 47 J, resistencia a la tracción ≥ 690 MPa, ahorro del 25 % de materiales de soldadura

5 、 Consumo de gas y energía.

80% Ar+20% CO₂: Acero al carbono/acero inoxidable, con mínimas salpicaduras y soldaduras brillantes
Ar+He 30%: Aleación de aluminio y magnesio, de fusión profunda+sin porosidad
CO₂ puro: Placa gruesa de bajo costo, salpicadura ligeramente mayor, adecuada para revestimiento base multicapa de 60 mm
Consumo de energía: Robot+fuente de alimentación de 8 kW, ahorro del 30% en comparación con la soldadura manual de las mismas especificaciones

6、 Calidad y trazabilidad

Certificación del proceso de soldadura MAG ISO 15614-1
Seguimiento de costura de soldadura láser en línea: compensación en tiempo real de ancho y desplazamiento, marcado automático de defectos
Grabado de código QR: número de horno+número de soldador+corriente/voltaje/velocidad, escanee el código para una trazabilidad completa
Cada lote: perfil de primera pieza+estiramiento+doblado, producción en masa 10% de apariencia+muestreo ultrasónico
