Soldadura láser

1. Introducción al proceso | ¿Qué problemas puede solucionar la soldadura láser?

Zona mínima afectada por el calor: enfoque láser Ø 0,2-0,6 mm, HAZ ≤ 0,3 mm, deformación de placa delgada <0,1 mm, sin necesidad de nivelación posterior
Alta relación de aspecto: efecto de orificio de bloqueo con una relación de profundidad a ancho de 10:1, penetrando 0,1-8 mm a la vez sin necesidad de múltiples capas o canales
Trayectoria de alta precisión: robot de seis ejes + seguimiento de la costura de soldadura en tiempo real, precisión de repetibilidad ± 0,05 mm, ancho de costura de soldadura controlable 0,5-1,5 mm
Ciclo de alta velocidad: 2-4 m/min para placa delgada de 1 kW, 1-1,5 m/min para placa de grosor medio de 3 kW, 3-5 veces más rápido que el TIG tradicional
Amplia compatibilidad de materiales: acero al carbono, acero inoxidable, aluminio, cobre, titanio y metales diferentes (acero al aluminio, acero inoxidable al cobre) se pueden formar de una sola vez

2. Capacidades

Artículo	Parámetro
Tamaño máximo de pieza individual	3500 × 1500 × 800 mm (alcance del brazo del robot)
Espesor de soldadura	0,1 mm – 8 mm (penetración por un solo lado)
Tipos de soldadura	Extremo, filete, vuelta, circunferencial, costura curva 3D
Precisión de posicionamiento	±0,05 mm (Robot + Seguimiento)
Calidad de la superficie	Libre de poros y socavaduras, Ra ≤ 1,6 µm, Listo para cepillar/pulir
Capacidad de lote	1 – 100.000 piezas/lote, funcionamiento continuo las 24 horas

3. Nuestro equipo

Láser de fibra IPG 6 kW+FANUC M-20iA

Robot de seis ejes, extensión del brazo 1811 mm, repetición ± 0,02 mm
Adecuado para costuras rectas de acero inoxidable/aluminio de 1 a 6 mm de largo, con una velocidad de 1,5 m/min

Disco Trumpf 4 kW + KUKA KR30 HA

Brazo de alta dinámica, versión HA, repetición ± 0,02 mm, con seguimiento del cordón de soldadura
Soldadura especial de materiales reflectantes de 0,5-4 mm (cobre, aluminio) sin salpicaduras

Cabezal de escaneo remoto SCANSONIC 3 kW

Ancho de escaneo de enfoque 5-58 mm, frecuencia de oscilación 1 kHz
Material diferente de acero de aluminio para anillos de puertas de automóviles, con un ancho de vuelta de 20 mm y penetración de soldadura de una sola vez

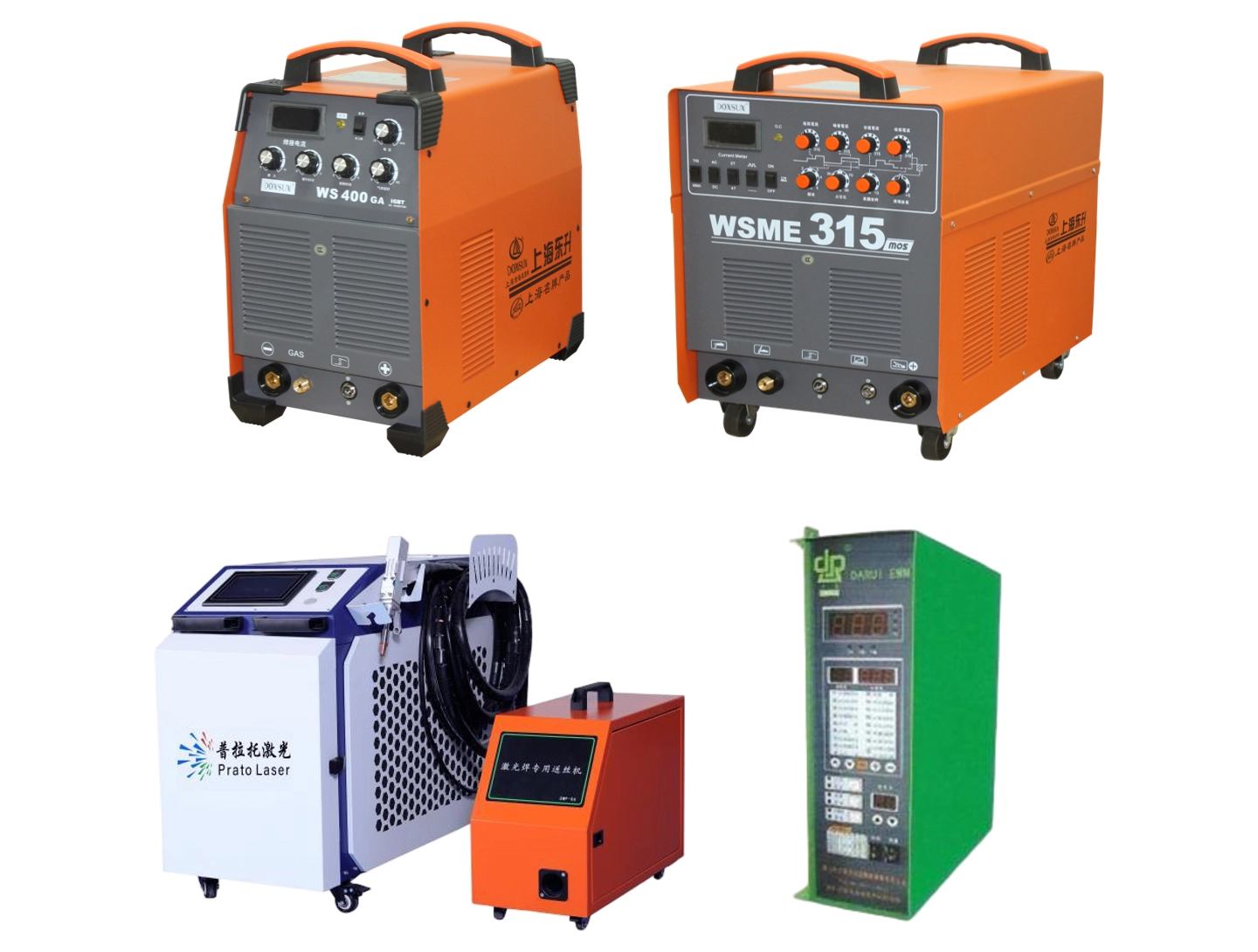

Soldadura láser portátil oscilante de 1500 W

El tamaño del punto es ajustable de 0 a 5 mm, adecuado para reparación de soldadura de prototipos y verificación de primer artículo a granel
Escenario sin accesorios, cambio <5 minutos

4. Estudios de casos de soldadura láser | Casos de aplicación típicos

Caso 1 | Sellado de carcasa de aluminio para baterías de nueva energía.

Material: perfil extruido 6061-T6, espesor de pared 2 mm

Cordón de soldadura: juntas de esquina continuas en todos los lados, con una longitud total de 1,2 metros

Challenge: Sealing ≤ 1 × 10 ⁻⁶ Pa · m ³/s, deformation ≤ 0.1 mm

Solution: 6 kW fiber laser, scanning head swinging 20 mm, speed 1.2 m/min

Result: The first pass rate was 99.5%, the helium mass spectrometry leak detection passed, and 120000 pieces were produced per month

Case 2 | Copper stainless steel dissimilar welding of 5G cooling cold plate

Material: Copper base plate 3mm+Stainless steel top cover 1mm

Weld seam: Grid sealed weld seam, grid spacing of 8mm

Solution: 4 kW Disk, Cu lead+stainless steel follower, real-time power closed-loop

Result: Tensile and shear strength ≥ 180 N/mm, thermal resistance decreased by 15%, and there was no leakage in a batch of 500000 pieces

Case 3 | Medical Device Titanium Alloy Thin Wall Tube

Material: Ti-6Al-4V Wall thickness 0.2 mm, diameter Φ 8 mm

Weld seam: circumferential seam docking, requiring no oxidation discoloration

Solution: 3 kW laser+local argon chamber, oxygen content<50 ppm

Result: The weld seam is silver white, with a tensile strength of ≥ 950 MPa and a fatigue life of 10 times

5. Quality and traceability

ISO 15614-11 Laser Welding Process Certification
Online vision: real-time photography of weld width, offset, and undercutting, automatic marking of defects
QR code engraving: furnace number+welder number+power+speed, scan the code for full traceability
Each batch: First piece section metallographic+tensile+bending, 10% appearance inspection for mass production

HEHUA FAQ

Trust Reliability

Years of export experience to global markets, proving our reliability in quality, logistics, and compliance.

Certified quality management and standardized production ensure reliable and repeatable results for every order.

What tolerances can you achieve?

Our standard tolerance for CNC machining is DIN-2768-1-f (fine)or +/-0.01mm. For high-precision requirements, we can achieve tolerances as tight as +/-0.005mm depending on the geometry and material.

What surface finishes do you offer?

We provide one-stop surface treatment services, including: As-machined (De-burred) Sandblasting Anodizing (Type ll Type III)Polishing Mirror Polishing Powder Coating Painting Laser Engraving (Logo/Text)

How fast can I get a quote?

Send us your 3D files (STEP/IGES) and 2D drawings (PDF). Our engineering team will analyze them and provide a detailed quote within 6-12 hours.

What is your typical lead time?

Prototypes: 3-7 days Production 10-20 days We also offer an Expedited Service for urgent projects.

Do you provide samples before mass production?

Yes, we always recommend making a pre-production sample for approval. We will send you photos/videos or ship the physical sample to you for verification before running the full batch.

What if the parts do not meet the specifications?

We have a strict Quality Control policy. If the parts do not meet the drawing specifications, we will remake them for free or provide a full refund. We stand behind our quality 100%.

What materials can you machine?

We work with a wide range of materials including: Metals, Aluminum (6061, 7075), Stainless Steel (303, 304, 316), Brass, Copper, Titanium Plastics: ABS, POM(Delrin), PEEK, Nylon, Polycarbonate. If you need a special material, just let us know.
