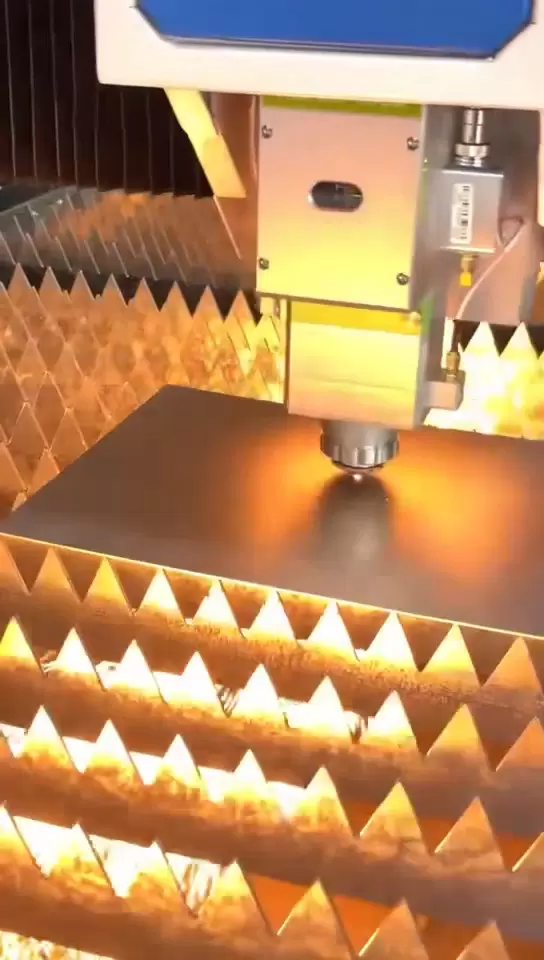

Corte por láser

1 、 Introducción al proceso | ¿Qué puede solucionar el corte por láser?

Contorno de alta precisión: costura de corte por láser de fibra de 0,1 mm, ángulo agudo R ≤ 0,05 mm, que cumple con el requisito de no mecanizar orificios de ensamblaje
Gráficos arbitrarios complejos: importe DXF/DWG de una sola vez, el enlace de seis ejes puede cortar superficies 3D, pendientes y bocas de cuerno
Placa delgada de alta velocidad: 1 kW de potencia, 1 mm de velocidad de acero al carbono, 18 m/min, 3 veces más rápido que el plasma
Pequeña zona afectada por el calor: láser de fibra HAZ ≤ 0,2 mm, acero inoxidable laminado directamente después del corte, sin microfisuras
Compatibilidad con múltiples materiales: acero al carbono, acero inoxidable, aluminio, cobre, latón, titanio, materiales compuestos, tableros laminados

2 、 Capacidades

Artículo	Parámetro
Tamaño máximo de hoja	3000 × 1500 mm (Mesa de intercambio) / 6000 × 2000 mm (Cama grande)
Potencia del láser	Fibra de 1kW – 12kW
Espesor del acero al carbono	1 – 25 mm (12kW)
Espesor del acero inoxidable	1 – 30 mm (12kW)
Espesor de aluminio	1 – 20 mm (12kW)
Latón/Cobre	1 – 12 mm (Con Boquilla Especial Nitrógeno)
Precisión de corte	±0,03 mm / Repetibilidad ±0,01 mm
Rugosidad de la superficie	Ra ≤ 6,3 µm (8 kW Acero al carbono 20 mm)

3 、 Nuestro equipo

Bystronic ByStar 3015 12kW

3000 × 1500 mm, mesa de intercambio 2 × 2 segundos, modo placa gruesa BeamShaper
Acero al carbono 25 mm corte brillante, acero inoxidable 30 mm sin escoria colgante

Trumpf TruLaser 5030 8kW

Especializado para placas delgadas de alta velocidad, acero al carbono de 1 mm,
refrigeración por niebla de agua CoolLine de 25 m/min, aluminio de 10 mm sin deformación

Amada ENSIS 3015 6kW

Reemplazo automático de boquillas+seguimiento de enfoque AI, adecuado para
corte de nitrógeno de cobre/latón de acero inoxidable laminado, monitoreo de seguridad de materiales reflectantes

Máquina cortadora de tubos láser de fibra 3D BLM LC5

Tubo redondo con un diámetro de 10-220 mm, tubo cuadrado con un diámetro de 150 × 150 mm
Cabezal 3D de cinco ejes, capaz de realizar cortes, taladrados y ranurados oblicuos de 45 ° de una sola vez

4. Estudios de casos de corte por láser | Casos de corte

Caso 1 | Placa inferior de la bandeja de batería New Energy

Material: aluminio 3003-H14 de 2,5 mm

Gráfico: Orificios de disipación de calor de 360 φ y 8 mm con contornos irregulares alrededor de la posición de la costura de soldadura larga

Desafío: Posición relativa de los orificios ± 0,05 mm, zona afectada por el calor <0,2 mm

Solución: corte con nitrógeno de 8 kW, boquilla de 1,2 mm, seguimiento en tiempo real del enfoque AI

Resultado: Velocidad de corte de 15 m/min, redondez del agujero de 0,03 mm, desbarbado directo para pasar al siguiente proceso de remachado.

Caso 2 | Conexión de placa gruesa Seat de la maquinaria de construcción 20m m

Material: placa laminada en caliente Q355B de 20 mm

Gráfico: Aspecto 850 × 450 mm, 12 orificios de posicionamiento con un diámetro de 30 mm

Solución: corte con oxígeno de 12 kW, proceso de brillo BeamShaper; El corte de bordes comunes ahorra un 18 % de material de tablero

Resultado: el ancho de corte es de 0,35 mm, la altura de suspensión de la escoria es inferior a 0,1 mm y no es necesario un pulido secundario

Caso 3 | Corte 3D de la boca de la trompeta de un instrumento de latón.

Material: Latón Cu-Zn30 1,2 mm

Gráficos: boca de bocina 3D, cono de 120°, curva continua de 360°

Solución: Nitrógeno 12 bar, cabezal 3D de cinco ejes, siguiendo el enfoque

Resultado: No hay oxidación en el borde y el revestimiento se puede pulir directamente, ahorrando 2 procesos manuales.

5 、 Consumo de gas y energía.

Conversión electroóptica del láser de fibra del 35%, consumo de energía solo un tercio del láser de CO₂
Corte por aire: acero al carbono de 1 a 6 mm, costo ↓ 40%>
Corte con oxígeno: acero al carbono de 7 a 25 mm, efecto brillante
Corte con nitrógeno: acero inoxidable/aluminio/cobre, sin residuos de oxidación
Nitrógeno a alta presión 30 bar: Cobre 12 mm no reflectante, corte seguro

6、 Automatización y trazabilidad

Reemplazo automático de boquilla 5-25 mm, tiempo de reemplazo de boquilla <25 s
Búsqueda automática de bordes+calibración de seis puntos, aún se puede lograr un corte preciso incluso si la desviación de la placa es ≤ 0,5 mm
Algoritmo AI para la disposición del material sobrante, tasa de utilización del material aumentada en un 8-12 %
Marcado de código QR: después del corte, marque directamente con láser el número de pieza y el número del horno, escanee el código para trazabilidad
Acoplamiento MES: carga en tiempo real de datos de tiempo de corte, tipo de gas, potencia y velocidad

Preguntas frecuentes sobre HEHUA

Fiabilidad de confianza

Años de experiencia exportadora a mercados globales, demostrando nuestra confiabilidad en calidad, logística y cumplimiento.

La gestión de calidad certificada y la producción estandarizada garantizan resultados confiables y repetibles para cada pedido.

¿Qué tolerancias puedes alcanzar?

Nuestra tolerancia estándar para el mecanizado CNC es DIN-2768-1-f (fina) o +/-0,01 mm. Para requisitos de alta precisión, podemos lograr tolerancias tan estrictas como +/-0,005 mm dependiendo de la geometría y el material.

¿Qué acabados superficiales ofrecéis?

Brindamos servicios integrales de tratamiento de superficies, que incluyen: Mecanizado (desbarbado) Chorro de arena Anodizado (Tipo ll Tipo III) Pulido Pulido de espejo Recubrimiento en polvo Pintura Grabado láser (logotipo/texto)

¿Qué tan rápido puedo obtener una cotización?

Envíanos tus archivos 3D (STEP/IGES) y dibujos 2D (PDF). Nuestro equipo de ingeniería los analizará y proporcionará un presupuesto detallado en un plazo de 6 a 12 horas.

¿Cuál es su plazo de entrega típico?

Prototipos: 3-7 días Producción 10-20 días También ofrecemos un Servicio Acelerado para proyectos urgentes.

¿Proporcionan muestras antes de la producción en masa?

Sí, siempre recomendamos realizar una muestra de preproducción para su aprobación. Le enviaremos fotos/videos o le enviaremos la muestra física para su verificación antes de ejecutar el lote completo.

¿Qué pasa si las piezas no cumplen con las especificaciones?

Tenemos una estricta política de Control de Calidad. Si las piezas no cumplen con las especificaciones del dibujo, las refabricaremos de forma gratuita o le ofreceremos un reembolso completo. Respaldamos nuestra calidad al 100%.

¿Qué materiales puedes mecanizar?

Trabajamos con una amplia gama de materiales que incluyen: Metales, Aluminio (6061, 7075), Acero inoxidable (303, 304, 316), Latón, Cobre, Titanio Plásticos: ABS, POM(Delrin), PEEK, Nylon, Policarbonato. Si necesitas algún material especial, dínoslo.
