Casa > Sobre nosotros > Blog > Chapa de acero inoxidable y aluminio: explicación de las tolerancias de corte por láser Al diseñar piezas metálicas para equipos industriales, una pequeña desviación dimensional puede crear problemas posteriores en la producción. Es posible que los orificios no se alineen con los puntos de montaje, los paneles del gabinete pueden dejar espacios desiguales y las piezas que parecen aceptables individualmente pueden no encajar durante el ensamblaje. Estas cuestiones son especialmente importantes cuando se trabaja con chapa de acero inoxidable y aluminio, donde las propiedades del material y la geometría de la pieza pueden influir en el resultado final.
Comprender los factores detrás de las tolerancias del corte por láser ayuda a los ingenieros a preparar dibujos más prácticos, seleccionar materiales adecuados y establecer requisitos de inspección realistas antes de que comience la producción. Para los compradores OEM, este conocimiento también facilita la comunicación de las expectativas técnicas con un socio de fabricación de chapa metálica.
La tolerancia del corte por láser se refiere a la diferencia permitida entre una dimensión especificada en un dibujo de ingeniería y la dimensión real de la pieza terminada. Determina en qué medida un borde cortado, un orificio, una ranura o un perfil externo deben coincidir con el diseño.
Por ejemplo, si un dibujo especifica una dimensión de 100 mm con una tolerancia de ±0,05 mm, la dimensión medida aceptable oscilaría entre 99,95 mm y 100,05 mm. Que esta tolerancia sea apropiada depende de la función de la característica, el material, el espesor de la hoja y las condiciones de corte.
No todas las funciones requieren el mismo nivel de precisión. Un orificio de montaje que ubica un componente crítico puede necesitar un control más estricto que un borde externo cubierto por otro panel. Aplicar tolerancias innecesariamente estrictas a cada dimensión puede complicar la fabricación y la inspección sin mejorar el producto terminado.
Un dibujo práctico debe identificar claramente las dimensiones críticas y distinguirlas de las dimensiones generales. Esto permite a los equipos de ingeniería y producción centrar los recursos de inspección en las características más importantes para el ajuste, el funcionamiento y el montaje.
El acero inoxidable y el aluminio se utilizan ampliamente en la fabricación industrial de chapa metálica, pero sus propiedades físicas crean diferentes consideraciones de procesamiento.
El acero inoxidable es valorado por su resistencia a la corrosión, solidez y durabilidad. Los grados como 304 y 316 se seleccionan comúnmente para gabinetes de equipos, cubiertas protectoras y componentes expuestos a entornos operativos exigentes. Durante el corte por láser, los parámetros de corte deben coincidir con el grado y el espesor del material para lograr un borde limpio y resultados dimensionales consistentes.
El aluminio es más ligero y ofrece útil resistencia a la corrosión y conductividad térmica. A menudo se selecciona para carcasas livianas, paneles estructurales, soportes y componentes de equipos donde es importante reducir la masa. Sus características térmicas y el estado de la superficie influyen en el proceso de corte, por lo que los ajustes adecuados para el acero inoxidable no deben aplicarse automáticamente al aluminio.
Para ambos materiales, la precisión depende de algo más que el propio láser. La planitud de la lámina, la consistencia del espesor, la condición del material, la velocidad de corte, el aporte de calor, la geometría de la pieza y la estabilidad de la configuración de producción pueden afectar las dimensiones del acabado.
En Hehua Machinery Technology (Kunshan) Co., Ltd., la selección de materiales y los requisitos de dibujo se consideran parte del proceso más amplio de fabricación de chapa metálica. Hacer coincidir el método de corte con el material y el diseño del componente ayuda a establecer un punto de partida más confiable para el posterior doblado, soldadura y ensamblaje.
El espesor de la lámina es uno de los primeros factores que los ingenieros deben considerar al definir los requisitos de corte por láser. Las capacidades de procesamiento de chapa metálica de Hehua cubren espesores de 0,5 mm a 12 mm, incluyendo acero laminado en frío, acero galvanizado, acero inoxidable y láminas de aluminio.
Sin embargo, un rango de espesor procesable no significa que todas las piezas dentro de ese rango alcanzarán la misma tolerancia. Las láminas delgadas pueden ser más susceptibles al movimiento o la distorsión durante la manipulación, mientras que las láminas más gruesas pueden requerir diferentes parámetros de corte para mantener la calidad de los bordes y la consistencia dimensional.
La geometría de la pieza también importa. Los componentes largos y estrechos, los orificios poco espaciados, las ranuras pequeñas, las esquinas internas afiladas y los perfiles intrincados pueden presentar desafíos diferentes a los de los paneles rectangulares simples. Los elementos colocados muy juntos pueden verse afectados por la acumulación de calor, mientras que las secciones estrechas pueden ser más sensibles a la deformación.
Al preparar un dibujo, los ingenieros deben considerar la relación entre el espesor de la hoja y el tamaño de la característica. Los diámetros de los orificios, los anchos de las ranuras, los radios de las esquinas y las distancias entre elementos adyacentes deben compararse con el proceso de fabricación previsto en lugar de especificarse de forma independiente.
Para piezas complejas, una revisión de ingeniería antes de la producción puede identificar posibles problemas de corte y conformado. Ajustar la posición o la geometría de una característica en la etapa de diseño puede ser más efectivo que intentar corregir un problema dimensional después de que se hayan fabricado las piezas.
La capacidad de tolerancia dimensional de corte por láser declarada por Hehua es de ±0,03 a ±0,05 mm, según el componente y las condiciones de procesamiento aplicables. Esto proporciona una referencia útil para proyectos que requieren un control dimensional estricto.
No obstante, la tolerancia final deberá confirmarse para el dibujo real. El tipo de material, el espesor, el tamaño total de la pieza, la complejidad del contorno, la ubicación de las características y el método de inspección pueden influir en si un requisito particular es práctico.
También es importante distinguir las tolerancias de corte por láser de las tolerancias de un conjunto fabricado completo. Un panel plano puede cumplir con sus dimensiones especificadas después del corte, pero el doblado, soldadura y ensamblaje posteriores pueden introducir variaciones dimensionales adicionales.
Por ejemplo, el gabinete de un equipo puede contener múltiples orificios de montaje y bridas dobladas. Las posiciones de los orificios deben alinearse con los componentes coincidentes, mientras que los ángulos de las bridas y las dimensiones generales deben permanecer dentro de los requisitos de ensamblaje. Cumplir la tolerancia de corte por sí solo no garantiza que todo el gabinete encaje correctamente.
Es por eso que la planificación de tolerancias debe considerar la secuencia de fabricación completa. Para piezas que requieren varias operaciones, la revisión del dibujo debe identificar interfaces críticas y establecer cómo cada proceso contribuye a las dimensiones finales.
La inspección verifica si la pieza terminada cumple con los requisitos definidos en el plano de ingeniería. El método apropiado depende del tamaño del componente, la complejidad de su geometría y la importancia de las dimensiones que se verifican.
Las actividades de inspección comunes para piezas de chapa cortadas con láser incluyen:
l Comprobación de las dimensiones externas y el largo o ancho total con respecto al dibujo.
l Medición de diámetros de orificios, anchos de ranuras y distancias entre características críticas.
l Examinar los bordes cortados en busca de rebabas, irregularidades y defectos visibles.
l Verificar el espesor del material y confirmar que el material suministrado coincide con el grado especificado.
l Revisar nuevamente las dimensiones críticas después del doblado u otras operaciones cuando afecten el ensamblaje final.
Para componentes complejos, la inspección de la máquina de medición de coordenadas (CMM) puede ayudar a verificar múltiples dimensiones con respecto al dibujo de ingeniería. La inspección del primer artículo es particularmente útil al introducir una pieza nueva o cambiar su diseño porque permite al equipo identificar problemas dimensionales antes de continuar con una producción más grande.
El proceso de control de calidad de chapa metálica de Hehua incluye inspección dimensional del primer artículo, verificaciones durante el proceso e inspección de dimensiones clave de plegado. Los informes de dimensiones y los registros de inspección de apariencia pueden respaldar los requisitos de aceptación del cliente.
El plan de inspección debe acordarse antes de la producción, especialmente para piezas con tolerancias estrictas o interfaces de ensamblaje exigentes. Los requisitos claros reducen la incertidumbre sobre cómo se medirán las dimensiones y qué resultados determinan la aceptación.
El corte por láser suele ser sólo la primera etapa en la producción de un componente de chapa acabado. Después del corte, las piezas pueden someterse a doblado, estampado, remachado, soldadura, desbarbado y tratamiento de superficie mediante CNC antes del ensamblaje final.
Cada operación puede afectar las dimensiones o la apariencia. La flexión introduce una recuperación elástica, que puede influir en los ángulos de las bridas y las dimensiones generales. La soldadura puede causar distorsión por calor localizada, particularmente cuando se unen varios componentes en un gabinete o conjunto estructural. El acabado de la superficie también puede afectar la apariencia, la cobertura de los bordes o el ajuste de componentes muy parecidos.
Por esta razón, las dimensiones críticas deben evaluarse en el contexto de la pieza terminada y no sólo en la etapa de corte. Un orificio de montaje ubicado cerca de una curva, por ejemplo, puede requerir atención particular porque la operación de curvatura puede afectar la geometría circundante.
Hehua admite la fabricación integrada de chapa metálica, incluido el corte por láser, el doblado CNC, el remachado, la soldadura, el ensamblaje y los tratamientos de superficie, como el recubrimiento en polvo, el cepillado y el anodizado. Coordinar estas operaciones ayuda a mantener alineados los requisitos de fabricación durante todo el proceso de producción.
Al solicitar una cotización, los compradores deben proporcionar los planos de ingeniería más recientes, identificar las dimensiones críticas, especificar el material y el espesor, y describir cualquier acabado de superficie o requisitos de ensamblaje. Los archivos tridimensionales en formatos STEP o IGES también pueden ayudar a los ingenieros a comprender geometrías complejas y revisar posibles problemas de fabricación.
Un dibujo claro brinda al fabricante una base práctica para evaluar la viabilidad, planificar la producción e inspeccionar las piezas terminadas. Antes de publicar un diseño, los ingenieros deben verificar que se especifiquen el grado y el espesor del material, que las dimensiones críticas estén claramente identificadas y que las tolerancias requeridas reflejen las necesidades funcionales reales.
Es igualmente importante considerar cómo se ensamblará la pieza. Las interfaces de montaje, los paneles coincidentes, las ubicaciones de los sujetadores y las posiciones de flexión deben revisarse juntos. Cuando varias piezas forman un conjunto más grande, comprobar la relación entre los componentes individuales puede evitar problemas que no serían evidentes al inspeccionar cada pieza por separado.
Para proyectos nuevos, la producción de prototipos ofrece la oportunidad de verificar las dimensiones y el ajuste del ensamblaje antes de comprometerse con un lote más grande. Cualquier cambio identificado durante esta etapa se puede incorporar a los dibujos y al plan de fabricación, lo que reduce la probabilidad de ajustes repetidos durante la producción en masa.
Hehua Machinery Technology (Kunshan) Co., Ltd. ofrece servicios de fabricación de chapa metálica para maquinaria industrial, componentes automotrices, tránsito ferroviario, aeroespacial, equipos de nueva energía y otras aplicaciones de fabricación de alta gama. Con el respaldo de un equipo técnico profesional y sistemas de gestión de calidad certificados, la empresa trabaja con los clientes en la revisión de planos, la fabricación de componentes, la inspección dimensional y los requisitos de producción integrados.
Seleccionar la tolerancia correcta comienza con la comprensión de cómo funcionará un componente, qué dimensiones son críticas y cómo el material y las operaciones de fabricación posteriores pueden afectar el resultado final. Las piezas de acero inoxidable y aluminio deben evaluarse según su geometría y condiciones de producción reales en lugar de depender de una única cifra de tolerancia para cada aplicación.

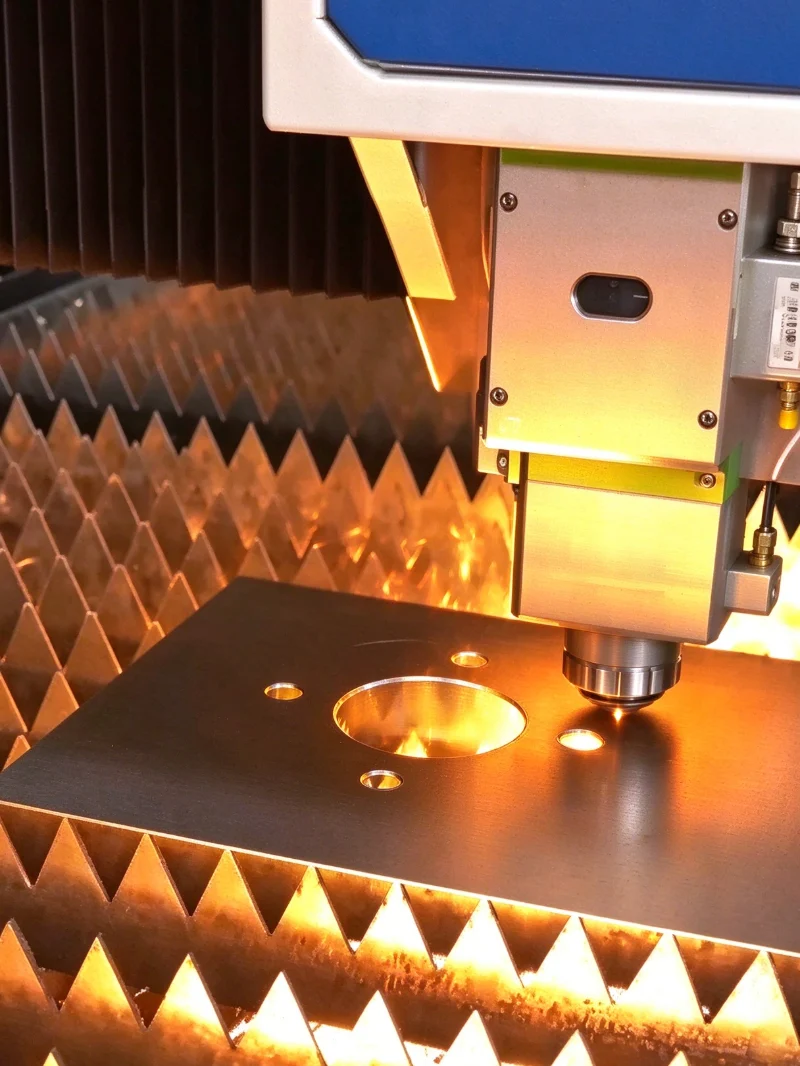

Para proyectos que involucran gabinetes personalizados, soportes de montaje, carcasas protectoras o componentes de chapa metálica de precisión, Laser Cutting puede proporcionar los perfiles iniciales necesarios para un proceso de fabricación coordinado. Compartir sus dibujos, especificaciones de materiales, requisitos de espesor y dimensiones críticas permite al equipo de fabricación evaluar la viabilidad y recomendar un enfoque de producción adecuado.
Con procesamiento integrado de chapa metálica y control de calidad dimensional, Hehua Machinery Technology (Kunshan) Co., Ltd. apoya a los clientes desde el desarrollo de prototipos hasta la producción por lotes, ayudando a alinear la precisión del corte con los requisitos del componente terminado.
