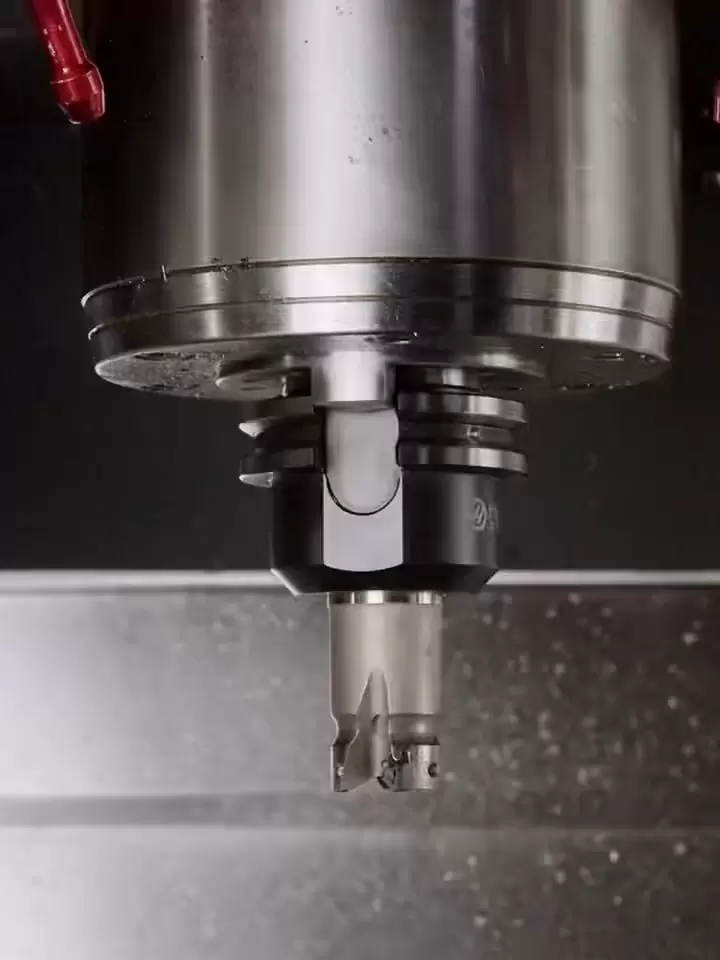

Servicios de fresado

1 、 Introducción al proceso | ¿Qué puede solucionar el fresado CNC para usted?

Superficie compleja 3D: conexión de 3 a 5 ejes para sujeción única para completar el procesamiento multifacético, eliminando errores de giro manual
Posicionamiento de alta precisión: repetibilidad de ± 0,01 mm, posición del orificio, cavidad, rosca que se puede ensamblar directamente
Procesamiento de materiales duros: fresado de alta velocidad CBN templado HRC52, que reemplaza el rectificado tradicional, ahorra un 30 % de horas de mano de obra
Efecto espejo: Ra ≤ 0,4 µm trayectoria de la hoja de alto brillo, no se requiere posprocesamiento para piezas exteriores
Pequeño Entrega rápida por lotes: cambio automático de herramientas en 24 horas + medición en línea, a partir de 1 pieza, enviado en 48 horas

2 、 Capacidades

Artículo	Especificación
Tamaño máximo de mecanizado	3200×1600×800 mm (Pórtico) / 1200×600×700 mm (Vertical)
Precisión de mecanizado	±0,01 mm/IT6-IT7
Rugosidad de la superficie	Ra 0,4-1,6 µm (dependiendo del material)
Gama de materiales	Aluminio, Acero, Acero Inoxidable, Titanio, Cobre, Plásticos de Ingeniería, Materiales Compuestos
Capacidad de lote	1-10.000 piezas/lote, cambio < 15 min

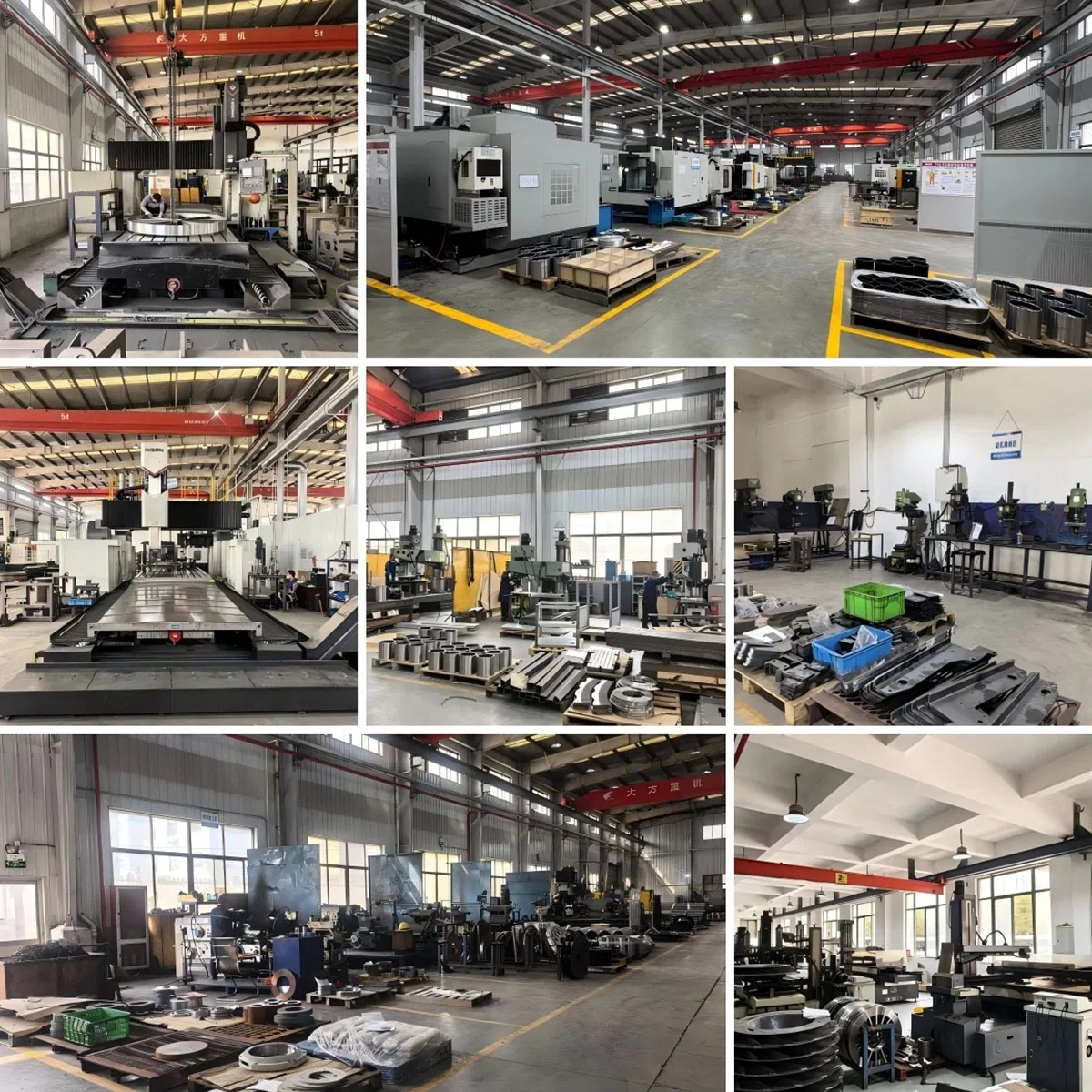

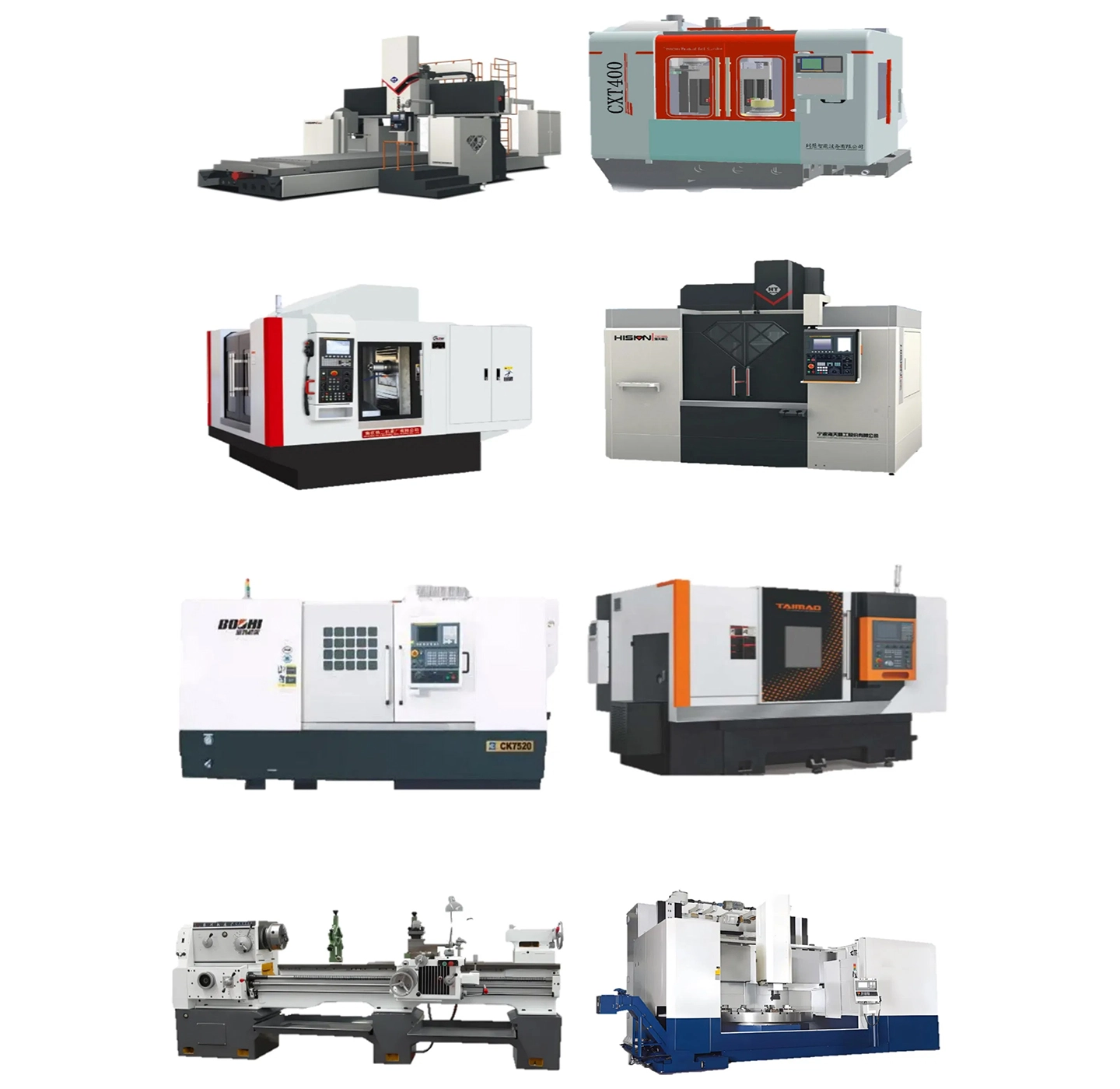

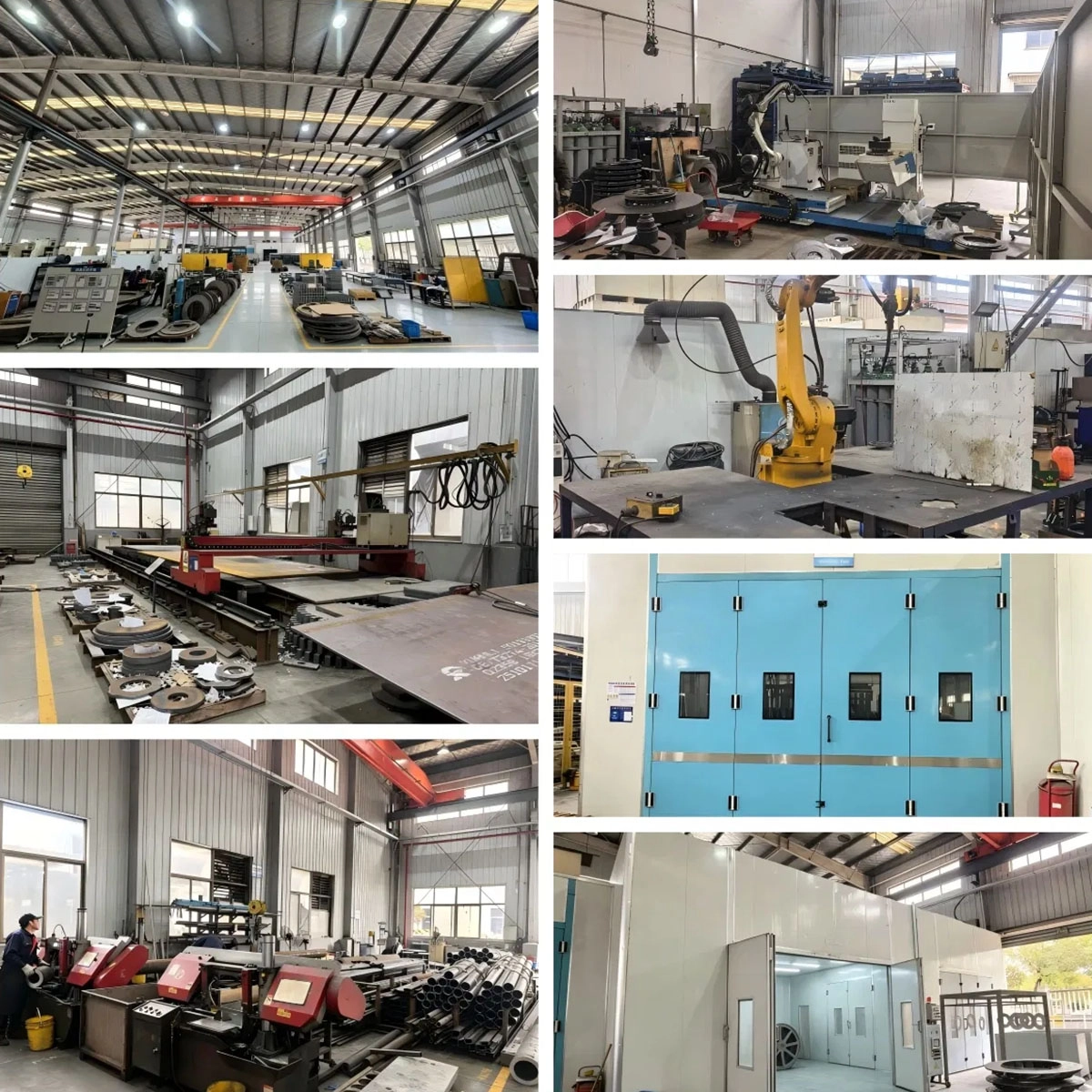

3 、 Nuestro equipo

Centro de mecanizado Longmen GMC-3016

Recorrido: 3200 × 1600 × 800 mm, BT50 22 kW
Adecuado para fresado de múltiples lados de grandes carcasas de motores y bancadas de máquinas herramienta

Centro de mecanizado vertical Mazak VCN-700L × 3

Recorrido: 1200 × 700 × 600 mm, accionamiento directo 12000 rpm
Procesamiento de aluminio de alta velocidad, formación única de ranura en forma de T/nervadura de disipación de calor

Centro de mecanizado horizontal Doosan DHM 6300

Bandeja doble 630 × 630 mm, plato giratorio CNC de 0,001°
Procesamiento por cuatro lados de piezas tipo caja, con una precisión de repetibilidad de ± 0,005 mm

Centro de mecanizado de varillaje de 5 ejes Haas UMC-750

Recorrido: 750 × 500 × 500 mm, ± 120° Eje B
El impulsor, la cavidad profunda del molde y la superficie irregular de la carcasa del motor WEG se completan de una sola vez

4 、 Estudios de casos de fresado | Casos de aplicación

Caso 1 |Carcasa del motor Wangao WEG (base máquina 132-315)

Material: pieza en blanco de fundición a presión de aluminio ADC12

Contenido de procesamiento: nervaduras de disipación de calor, cámaras de cojinetes, superficies de bridas, orificios para anillos de elevación

Dificultad: disipador de calor de 360° de espesor de 2 mm, coaxialidad ≤ 0,01 mm

Solución: varillaje de 5 ejes UMC-750, método de tres cuchillas gruesas, semifinas y finas, compensación de sonda en línea

Resultado: tiempo de procesamiento de 18 minutos por pieza, sin deformación del disipador de calor, suministro anual de 120.000 juegos de 0PPM

Caso 2 | Asiento de articulación de robot industrial

Material: 42CrMo templado y revenido HRC32

Características: Posición del orificio transversal, cavidad profunda, pared delgada de 0,8 mm

Resultado: Precisión de posición de 0,02 mm, sustituida por rectificado duro de CBN, lo que ahorra un 30 % de horas de mano de obra

Caso 3 | Cámara de filtro 5G

Material: aluminio 6061-T6

Características: Cavidad profunda de 20 mm, espesor de nervaduras de 0,5 mm, roscas M2-M6, un total de 120

Resultado: La planitud de la cavidad es de 0,03 mm, la posición de la rosca es de 0,02 mm y la producción mensual es de 50000 piezas.

5 、 Calidad y entrega

Estándar de tolerancia de precisión ISO 2768-f
Informe de coordenadas del primer artículo tres para cada lote + 10 % de inspección
Cabezal de medición en línea: compensación de tamaño en tiempo real, CPK≥1,67
Entrega en 48 horas: cambio automático de herramientas + sistema de dos turnos las 24 horas, los pedidos urgentes requieren 1 día para la producción de muestras

Preguntas frecuentes sobre HEHUA

Fiabilidad de confianza

Años de experiencia exportadora a mercados globales, demostrando nuestra confiabilidad en calidad, logística y cumplimiento.

La gestión de calidad certificada y la producción estandarizada garantizan resultados confiables y repetibles para cada pedido.

¿Qué tolerancias puedes alcanzar?

Nuestra tolerancia estándar para el mecanizado CNC es DIN-2768-1-f (fina) o +/-0,01 mm. Para requisitos de alta precisión, podemos lograr tolerancias tan estrictas como +/-0,005 mm dependiendo de la geometría y el material.

¿Qué acabados superficiales ofrecéis?

Brindamos servicios integrales de tratamiento de superficies, que incluyen: Mecanizado (desbarbado) Chorro de arena Anodizado (Tipo ll Tipo III) Pulido Pulido de espejo Recubrimiento en polvo Pintura Grabado láser (logotipo/texto)

¿Qué tan rápido puedo obtener una cotización?

Envíanos tus archivos 3D (STEP/IGES) y dibujos 2D (PDF). Nuestro equipo de ingeniería los analizará y proporcionará un presupuesto detallado en un plazo de 6 a 12 horas.

¿Cuál es su plazo de entrega típico?

Prototipos: 3-7 días Producción 10-20 días También ofrecemos un Servicio Acelerado para proyectos urgentes.

¿Proporcionan muestras antes de la producción en masa?

Sí, siempre recomendamos realizar una muestra de preproducción para su aprobación. Le enviaremos fotos/videos o le enviaremos la muestra física para su verificación antes de ejecutar el lote completo.

¿Qué pasa si las piezas no cumplen con las especificaciones?

Tenemos una estricta política de Control de Calidad. Si las piezas no cumplen con las especificaciones del dibujo, las refabricaremos de forma gratuita o le ofreceremos un reembolso completo. Respaldamos nuestra calidad al 100%.

¿Qué materiales puedes mecanizar?

Trabajamos con una amplia gama de materiales que incluyen: Metales, Aluminio (6061, 7075), Acero inoxidable (303, 304, 316), Latón, Cobre, Titanio Plásticos: ABS, POM(Delrin), PEEK, Nylon, Policarbonato. Si necesitas algún material especial, dínoslo.

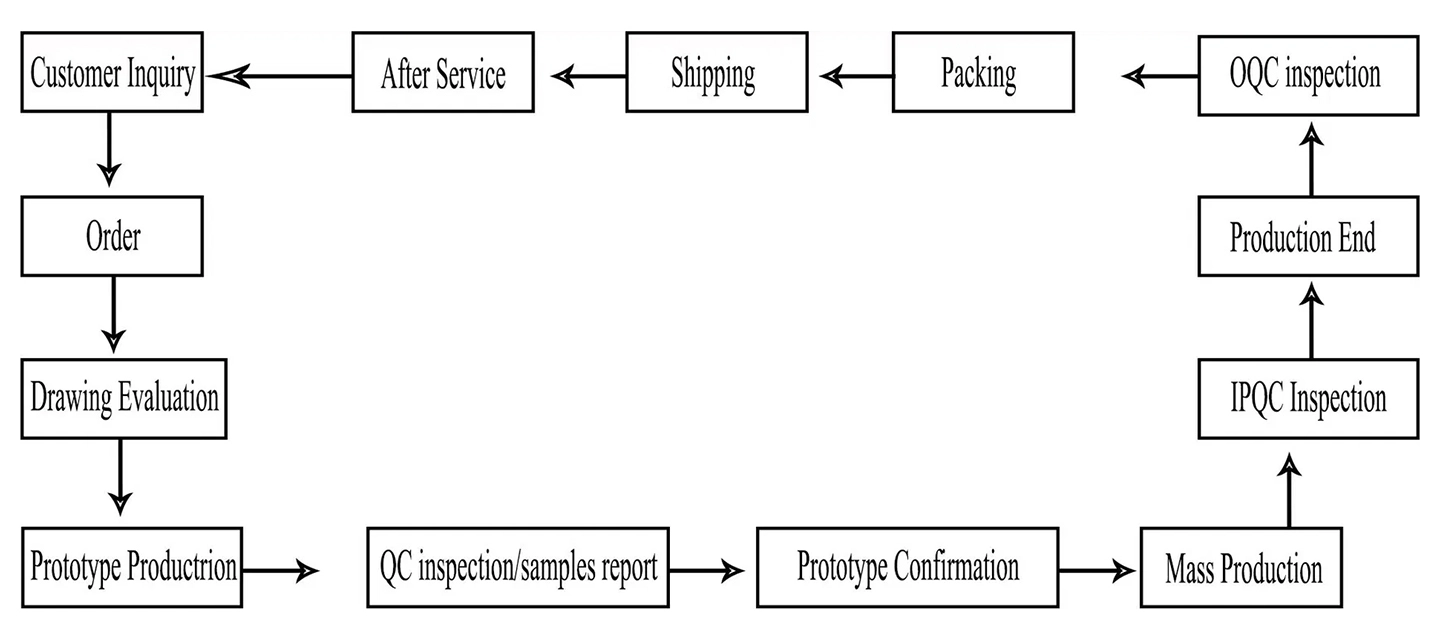

Proceso de personalización
