Rueda de toro de soldadura

Nuestra cooperación con Tesmec demuestra nuestras capacidades de fabricación avanzadas en el campo de la transmisión de potencia y equipos de tendido, particularmente en la producción de componentes mecánicos grandes y de alta precisión para máquinas de tendido digitales.

Tesmec es un grupo industrial internacional especializado en tecnologías y soluciones para la construcción, mantenimiento y gestión de infraestructuras estratégicas. Su negocio Energy-Stringing proporciona sistemas y equipos de tendido digitales para la construcción y mantenimiento de líneas eléctricas aéreas y subterráneas. En esta cooperación, Hehua Machinery Technology (Kunshan) Co., Ltd. proporcionó fabricación de precisión y soporte de fabricación para un componente crítico utilizado en el equipo de tendido digital de Tesmec.

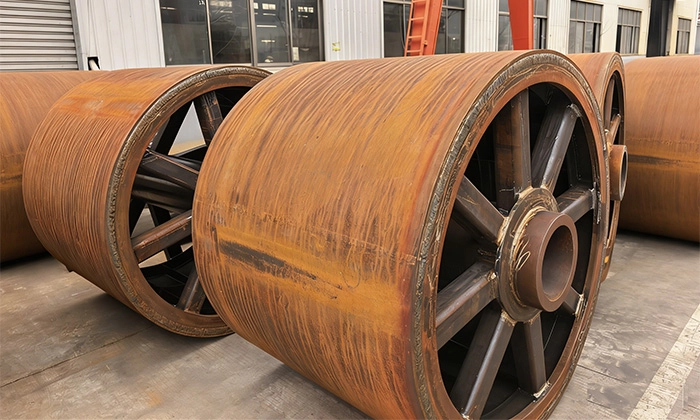

El producto específico es una rueda de toro de soldadura para tensor extractor digital . La rueda giratoria es un componente mecánico clave que se utiliza en máquinas de tendido digitales para la instalación de cables y conductores. Durante las operaciones de tendido, el equipo debe proporcionar fuerzas de tracción y tensión controladas manteniendo al mismo tiempo un rendimiento mecánico estable y confiable. Por lo tanto, la rueda de toro requiere alta resistencia estructural, precisión dimensional y calidad de mecanizado confiable.

Este proyecto incluye dos componentes diferentes de rueda de toro con tamaños de Ø1405 × 1210 mm y Ø1463 × 365 mm , con pesos correspondientes de aproximadamente 1930 kg y 580 kg . Las grandes dimensiones y el gran peso de estos componentes imponen altas exigencias en la preparación del material, la soldadura, el mecanizado, el control dimensional y la estabilidad estructural general.

Las ruedas de toro se fabrican con materiales de acero mecánico y estructural de alta resistencia, incluidos S275JR, S355J2 y E355 . Estos materiales proporcionan la combinación necesaria de resistencia mecánica, tenacidad y maquinabilidad para grandes componentes industriales sujetos a cargas mecánicas exigentes durante el funcionamiento.

El proceso de fabricación combina torneado, soldadura y mecanizado . La soldadura se utiliza para fabricar e integrar las principales secciones estructurales de la rueda de toro, mientras que las operaciones de mecanizado posteriores se llevan a cabo para lograr la precisión dimensional y geométrica requerida. Debido al gran tamaño y peso de los componentes, se requiere un control estricto del proceso durante toda la fabricación y el mecanizado para mantener la integridad estructural y la consistencia dimensional.

Después de la soldadura y la fabricación, los componentes se someten a un tratamiento controlado para aliviar el estrés térmico a 400 °C . Este proceso ayuda a reducir las tensiones residuales generadas durante la soldadura y la fabricación, mejorando la estabilidad dimensional durante el mecanizado posterior y respaldando la confiabilidad general de la rueda de toro terminada.

El proceso de preparación de la superficie incluye un chorro de arena según ISO 8501-1 Sa 2½ , seguido de la aplicación de una capa de imprimación . El tratamiento de superficie proporciona una superficie adecuadamente preparada y protegida para el componente terminado, lo que ayuda a mejorar la protección contra la corrosión y la adhesión del recubrimiento para el exigente entorno de trabajo de los equipos de tendido de líneas eléctricas.

La fabricación de ruedas giratorias de gran tamaño requiere una estrecha coordinación entre la soldadura, el alivio de tensiones, el mecanizado y el tratamiento de superficies. A lo largo del proyecto, Hehua Machinery Technology (Kunshan) Co., Ltd. se centra en la precisión estructural, la precisión del mecanizado, la calidad de la soldadura y la consistencia dimensional para garantizar que los componentes terminados cumplan con los requisitos técnicos del cliente y puedan integrarse de manera confiable en las máquinas de encordado digitales.

La exitosa cooperación con Tesmec refleja nuestra capacidad para fabricar componentes soldados de gran escala y de alta resistencia para fabricantes internacionales de equipos industriales. Al integrar soldadura, alivio del estrés térmico, torneado, mecanizado de precisión, chorro de arena y aplicación de imprimación , brindamos soluciones de fabricación completas para componentes mecánicos críticos utilizados en la infraestructura de transmisión de energía.

Este proyecto demuestra aún más nuestra experiencia en el apoyo a la industria global de equipos de tendido y transmisión de energía con fabricación pesada personalizada y componentes mecanizados con precisión, contribuyendo a la construcción y el mantenimiento confiables de la infraestructura de líneas eléctricas aéreas.
