Casa > Sobre nosotros > Blog > Soldadura láser para conjuntos metálicos herméticos: lo que necesitan los fabricantes Un conjunto de metal soldado puede verse perfecto por fuera y aun así fallar en servicio si la unión no es hermética. Para carcasas de compresores, conjuntos de tuberías de presión, gabinetes sellados de equipos y componentes de manejo de fluidos, la integridad de la soldadura no es simplemente una cuestión de apariencia. Afecta directamente el rendimiento de las fugas, la confiabilidad y si el conjunto terminado se puede utilizar en la aplicación prevista. La soldadura láser puede ser una solución útil para los fabricantes que necesitan una geometría de soldadura controlada, baja distorsión térmica y resultados consistentes en conjuntos metálicos adecuados.
Sin embargo, conseguir una pieza soldada hermética requiere algo más que elegir una máquina de soldar. El diseño de la junta, el material, el ajuste, los parámetros de soldadura, la estabilidad del accesorio, el enderezamiento posterior a la soldadura, la inspección y las pruebas de fugas deben trabajar juntos. Para los compradores de OEM, el proceso de fabricación detrás de la soldadura suele ser tan importante como el método de soldadura en sí.
La estanqueidad significa que un conjunto terminado evita que el gas o el aire pasen a través de aberturas no deseadas en la estructura soldada. Esto parece sencillo, pero varios problemas de fabricación comunes pueden comprometer el rendimiento del sellado.
Las causas típicas incluyen:
· Porosidad dentro de la soldadura
· Grietas o fusión incompleta
· Penetración insuficiente
· Mal ajuste de las articulaciones
· Deformación excesiva de la soldadura
· Inclusión de escoria
· Parámetros de soldadura inconsistentes
· Distorsión alrededor de puertos, cubiertas o superficies de montaje
· Pequeños huecos creados durante el montaje.
Por lo tanto, una soldadura puede pasar una inspección visual básica y aún requerir pruebas adicionales antes de que pueda ser aceptada como componente sellado o a presión.
Para los fabricantes que producen bastidores de compresores, carcasas soldadas a presión, conjuntos de tuberías y otras estructuras selladas, el proceso de producción debe diseñarse en torno al requisito final de hermeticidad desde el principio.

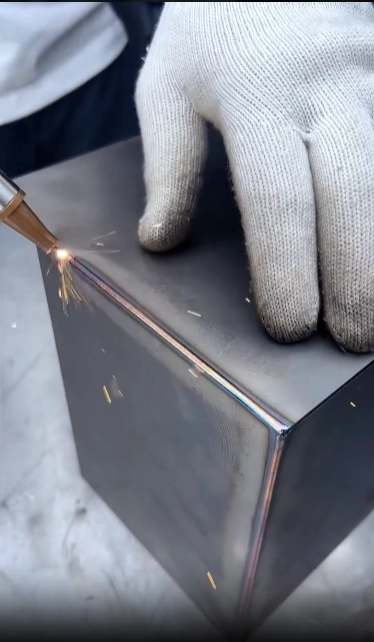

La soldadura láser concentra la energía en un área relativamente pequeña, lo que permite a los fabricantes crear soldaduras controladas con un aporte de calor limitado cuando la aplicación y los parámetros son apropiados.
Esto puede resultar especialmente útil para conjuntos de chapa metálica donde el calor excesivo puede provocar deformaciones. Si una cubierta, brida o gabinete se deforma durante la soldadura, el cambio dimensional resultante puede afectar el ensamblaje posterior o las superficies de sellado.
Para piezas metálicas de precisión, controlar la deformación puede reducir la cantidad de corrección posterior a la soldadura requerida.
La soldadura láser también se puede considerar para ensamblajes donde la apariencia y consistencia de la soldadura son importantes. Un proceso estable puede ayudar a producir soldaduras repetibles a lo largo de uniones diseñadas adecuadamente, lo cual es especialmente valioso cuando el mismo componente sellado se produce repetidamente.
Dicho esto, la soldadura láser no es un sustituto universal de otros métodos de soldadura. La elección real debe basarse en el material, el espesor, la geometría de la junta, la accesibilidad, el volumen de producción y el rendimiento de soldadura requerido.
Uno de los errores más prácticos en los conjuntos de presión soldados es tratar la soldadura como algo que ocurre sólo después de que la pieza ha sido diseñada.
Para ensamblajes herméticos, el diseño de la junta debe considerar cómo se formará, inspeccionará y probará la soldadura.
La junta debe proporcionar suficiente acceso para el proceso de soldadura seleccionado manteniendo al mismo tiempo un ajuste adecuado. Los espacios excesivos pueden dificultar la consecución de una fusión consistente. Una mala alineación también puede aumentar la deformación y hacer que sea más difícil que el conjunto terminado vuelva a alcanzar la tolerancia dimensional.
Por lo tanto, la revisión del dibujo es una etapa importante antes de que comience la producción.
En Shanghai Hehua Machinery Technology Co., Ltd. , los equipos de ingeniería pueden revisar dibujos CAD 2D y archivos 3D en formatos que incluyen STEP, IGS, SolidWorks y UG. Para piezas heredadas, también se admite la ingeniería inversa a partir de muestras físicas.
Esto permite considerar los riesgos potenciales de deformación y agrietamiento de la soldadura antes de la producción en lugar de después de que ya se haya fabricado un lote terminado.
Los requisitos de soldadura hermética varían significativamente según el material.
El acero al carbono, el acero inoxidable, la aleación de aluminio, el acero galvanizado, el hierro fundido, el hierro dúctil y las aleaciones de cobre tienen diferentes características térmicas y metalúrgicas. Por lo tanto, es posible que sea necesario ajustar el proceso de soldadura, las condiciones de protección, la preparación de las juntas y los parámetros según el material.
Las carcasas de acero inoxidable, por ejemplo, se pueden seleccionar por su resistencia a la corrosión y superficies limpias, mientras que las estructuras de acero al carbono se utilizan a menudo cuando la resistencia estructural es el requisito principal. Los componentes de aluminio pueden ofrecer ventajas de peso, pero requieren un control cuidadoso porque el aluminio conduce el calor de manera diferente que el acero.
Shanghai Hehua Machinery Technology Co., Ltd. admite la soldadura de acero al carbono, acero galvanizado, acero inoxidable 304/316, aleaciones de aluminio, hierro fundido, hierro dúctil y aleaciones de cobre. La soldadura de metales diferentes también se puede evaluar para aplicaciones adecuadas.
Para proyectos OEM, esta flexibilidad de materiales es útil porque el proveedor puede seleccionar el proceso de soldadura de acuerdo con la pieza real en lugar de limitar la producción a un solo material o método de soldadura.
Aunque el artículo se centra en la soldadura láser , los ensamblajes herméticos suelen requerir una combinación de procesos de fabricación.
Dependiendo del componente, una ruta de producción completa puede incluir:
Supresión → Fabricación de accesorios → Soldadura → Enderezamiento → Mecanizado CNC → Tratamiento de superficies → Inspección → Prueba de estanqueidad
Esta secuencia es importante porque la soldadura puede cambiar la geometría de un componente. Una brida o superficie de montaje que tenía las dimensiones correctas antes de soldar puede requerir enderezamiento o mecanizado después.
Hehua ofrece servicios integrados de soldadura OEM y ODM que cubren corte, fabricación de accesorios, soldadura, enderezamiento, mecanizado CNC secundario y acabado de superficies. Este enfoque integral puede ayudar a mantener un mejor control sobre los requisitos dimensionales entre las etapas de producción individuales.
La deformación térmica es una de las principales preocupaciones a la hora de fabricar conjuntos herméticos.
Cuando el calor se concentra de manera desigual en un componente metálico, diferentes áreas se expanden y contraen a diferentes velocidades. Esto puede provocar deformaciones, distorsiones angulares o cambios en la posición de los puntos de montaje.
Para ensamblajes sellados, estos cambios dimensionales pueden crear problemas adicionales. Una brida distorsionada puede afectar las superficies de contacto. Una carcasa deformada puede dificultar el mecanizado posterior. Una corrección excesiva también puede aumentar el tiempo de producción y afectar la consistencia entre lotes.
El control práctico de la deformación comienza con la secuencia de soldadura y el diseño del accesorio. También puede implicar seleccionar el proceso de soldadura adecuado, controlar el aporte de calor, optimizar el diseño de las juntas y planificar las operaciones de enderezamiento.
Hehua brinda optimización de DFM de soldadura y soporte para la fabricación de accesorios, y los ingenieros revisan los riesgos potenciales de deformación durante la etapa de desarrollo del proyecto. Después de soldar, se puede enderezar para que los componentes aplicables vuelvan a estar dentro del rango dimensional requerido.
La empresa especifica tolerancias dimensionales generales de aproximadamente ±0,1 a ±0,3 mm para los componentes aplicables, con una planitud controlada a ≤0,03 mm/100 mm después del enderezamiento.
Para conjuntos soldados relacionados con la presión, la inspección visual por sí sola no es suficiente.
Hehua realiza pruebas de estanqueidad al aire para piezas sometidas a presión y puede proporcionar pruebas de estanqueidad al aire y al agua de acuerdo con los requisitos del proyecto. Para soldaduras de presión crítica, se encuentran disponibles métodos de inspección adicionales, como pruebas de partículas magnéticas, pruebas ultrasónicas y pruebas hidrostáticas.
Un proceso típico de control de calidad puede incluir:
1. Inspección de material entrante
2. Inspección dimensional del primer artículo.
3. Inspección del proceso de soldadura.
4. Verificación del enderezamiento post-soldadura
5. Apariencia de soldadura e inspección de defectos.
6. END cuando sea necesario
7. Pruebas de estanqueidad o presión
8. Inspección dimensional final
9. Preparación del informe de inspección
Este enfoque es más práctico para los compradores de OEM que depender de una única verificación visual final porque los defectos pueden identificarse en diferentes etapas de producción.
Para piezas bajo presión, Hehua también puede proporcionar informes de inspección y prueba con los envíos, lo que ayuda a los clientes a mantener la trazabilidad de la producción y la documentación de calidad.
Los conjuntos herméticos no siempre requieren soldadura láser.
Para algunos componentes estructurales gruesos, la soldadura MIG/MAG puede ser una solución práctica. La soldadura TIG puede ser apropiada cuando la soldadura controlada y la apariencia de la superficie son importantes. La soldadura por puntos puede ser útil para configuraciones específicas de chapa metálica, mientras que la soldadura robótica es ventajosa para la producción estandarizada de gran volumen.
Las capacidades de soldadura de Hehua incluyen soldadura MIG/MAG CO2, soldadura de argón TIG/GTAW, soldadura por puntos, soldadura de filete, soldadura por arco sumergido, soldadura fuerte y soldadura automática robótica.
Por lo tanto, la selección debe basarse en el componente real y no en la suposición de que un proceso de soldadura es siempre superior.
Para una carcasa delgada de precisión, la prioridad puede ser minimizar la deformación. Para el marco de un equipo pesado, la resistencia estructural y la productividad pueden ser más importantes. Para un conjunto de presión, la integridad de la soldadura y las pruebas de fugas pueden convertirse en las consideraciones dominantes.
Un conjunto soldado sellado puede requerir protección adicional después de la soldadura, particularmente cuando operará al aire libre o en un ambiente corrosivo.
Dependiendo de la aplicación, el procesamiento posterior a la soldadura puede incluir esmerilado, enderezado, granallado, óxido negro, electroforesis, Dacromet, recubrimiento en polvo, galvanización, anodizado y pulido.
El acabado de la superficie debe planificarse junto con la soldadura en lugar de tratarse como un paso final no relacionado. Un esmerilado excesivo, por ejemplo, puede afectar la geometría de un área de soldadura, mientras que una mala preparación de la superficie puede reducir el rendimiento del recubrimiento.
Para equipos de exterior, la resistencia a la corrosión puede ser tan importante como la calidad de la soldadura inicial. Para recintos visibles, es posible que sea necesario esmerilar y pulir para lograr la apariencia deseada.
Los conjuntos soldados herméticamente a menudo implican varias etapas de fabricación, lo que hace que la coordinación de proveedores sea una parte importante de la gestión del proyecto.
Shanghai Hehua Machinery Technology Co., Ltd., fundada en 2005, opera una planta de fabricación de más de 17.800 metros cuadrados y emplea a más de 160 personas. Sus capacidades cubren la soldadura, así como el corte, estampado, mecanizado CNC, enderezamiento, pulido y tratamiento de superficies.
La empresa está certificada según ISO 9001, IATF 16949 y EN 15085, mientras que sus soldadores han obtenido la certificación de calificación EN ISO 9606-1.
Para los clientes OEM extranjeros, tanto Hehua Machinery Technology Co., Ltd. como su filial Kunshan tienen derechos de importación y exportación independientes, lo que respalda un proceso integrado desde la fabricación hasta la exportación.
Esto es particularmente útil cuando el componente terminado requiere algo más que soldadura. En lugar de coordinar proveedores separados para la fabricación, soldadura, mecanizado, acabado e inspección, los compradores OEM pueden trabajar con un socio de fabricación para el ensamblaje completo.
Antes de enviar un plano para un conjunto soldado estanco, los fabricantes deben definir claramente varios puntos:
l Material: especifique el grado exacto del metal y los certificados de material requeridos.
l Espesor: Incluye el espesor de cada tramo soldado, especialmente cuando se unen espesores diferentes.
l Requisitos de soldadura: identifique soldaduras críticas, soldaduras visibles, soldaduras continuas y áreas donde la soldadura intermitente no es aceptable.
l Requisitos dimensionales: marque las superficies de montaje críticas, las superficies de sellado y las tolerancias posteriores a la soldadura.
l Requisitos de fugas: defina si se requiere aire, agua, hidrostática u otro método de prueba.
l Tratamiento superficial: Especifique la protección contra la corrosión o el aspecto requerido después de la soldadura.
l Volumen de producción: indique los requisitos de prototipo, lote pequeño o producción en masa para que se puedan considerar los accesorios y equipos de soldadura adecuados.
Estos detalles permiten al fabricante desarrollar un plan de inspección y soldadura más confiable antes de que comience la producción.
Para conjuntos metálicos herméticos, una soldadura exitosa no se trata solo de producir un cordón de soldadura continuo. Requiere un diseño de unión adecuado, control de materiales, selección del proceso de soldadura, gestión de la deformación, inspección dimensional y pruebas de fugas.
La soldadura láser puede ser una opción eficaz para ensamblajes metálicos de precisión adecuados donde el aporte de calor controlado, la formación de soldadura consistente y la deformación reducida son importantes. Pero el resultado final depende de toda la cadena de fabricación que rodea al proceso de soldadura.
Con capacidades integradas de fabricación, soldadura, enderezamiento, mecanizado CNC, tratamiento de superficies, END y pruebas de hermeticidad, Shanghai Hehua Machinery Technology Co., Ltd. puede ayudar a los clientes OEM desde la revisión de planos hasta la producción de ensamblajes soldados terminados.
Para los fabricantes que desarrollan carcasas de compresores, conjuntos de tuberías de presión, recintos sellados para equipos, componentes de maquinaria u otras estructuras metálicas herméticas, la pregunta más útil no es simplemente si la soldadura láser puede hacer que la unión sea hermética. La mejor pregunta es si el proveedor tiene las capacidades de ingeniería, producción, inspección y prueba necesarias para entregar consistentemente un ensamblaje terminado hermético.
La soldadura láser es una parte de esa solución, respaldada por un proceso completo de soldadura y fabricación de metal diseñado en función de los requisitos del componente final.
